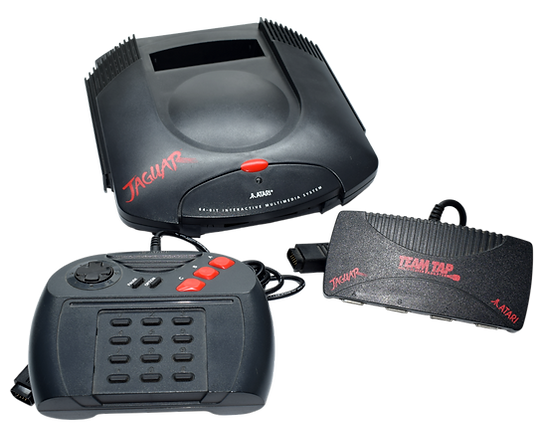

Atari Jaguar - RGB-Qualität, Anschluss und Probleme erklärt


Der Jaguar unterstützt eine native RGB-Ausgabe und kann ein beeindruckendes Bild liefern. Für die optimale Bildqualität wird ein hochwertiges RGB-Kabel empfohlen. Viele Bild- und Tonprobleme entstehen durch minderwertige Kabel oder gealterte Bauteile.

Der Anschluss


Der Jaguar besitzt einen Multi-AV Anschluss auf der Rückseite. Über diesen kann Composite Video, S-Video und nativ RGB ausgegeben werden.

Neben dem 24-poligen Edge-Connector Anschluss für den Video-Out verfügt der Jaguar über eine weitere 12-polige DSP-Schnittstelle, mit der serielle Signale abgegriffen werden können. Diese wurde beispielsweise für den JagLink verwendet, mit dem es möglich war mehrere Jaguar-Konsolen miteinander zu verbinden.

Der Stromanschluss erfolgt mittels eines 5,5mm Rundsteckers. Der Minus-Pol liegt dabei innen! Der Jaguar besitzt keinen internen Schutz gegen Verpolung! Bei Anschluss eines falsch gepolten Netzteils werden Bauteile des Jaguars zerstört. Zur Auswahl eines kompatiblen Netzteils lohnt sich ein Blick in den Artikel zu den Konsolen-Netzteilen.

Bekannte Probleme und Ursachen beim Jaguar:

  • Die Konsole geht nicht an (LED leuchtet nicht)


-> kein Modul eingesteckt (zwingend erforderlich) / Hardware defekt durch falschen Netzteil​​​

​

  • Bild hat einen Rot-Stich


-> Kontaktproblem -> Modul / Modulschacht reinigen

​​

  • Das Bild ist zu dunkel?


-> falsches RGB-Kabel / falsch konfiguriert

​​​​​​

  • ​falsche/fehlende Farben


-> RGB-Kabel defekt / falsch belegt

​​​

  • Bild flackert oder hat streifen


-> RGB-Kabel schlecht geschirmt

​

  • Ton brummt


-> RGB-Kabel schlecht geschirmt


Das beste aus dem Jaguar herausholen:

Für das bestmögliche Bild sollte der Jaguar mit einem hochwertigen RGB-Kabel betrieben werden. Ansonsten sind beim Jaguar keine Bildverbesserungs-Modifikationen erforderlich. Über Composite Video oder S-Video ist das Bild eher verwaschen und kontrastarm weshalb unbedingt zur Verwendung eines hochwertigen RGB-Kabels geraten wird.

​Sync-Signal:
Für die Synchronisation wird ein C-Sync Kabel empfohlen.


Importspiele:

Der Atari Jaguar ist vollständig regionsfrei. Es können Spiele aus allen Regionen problemlos abgespielt werden.


Welchen Upscaler sollte ich verwenden?

Einstieg: OSSC, RetroTink 5x Pro

Alternative: Framemeister

Referenz: RetroTink 4k


Empfohlene Modifikationen:

- 50/60Hz Modifikation (besonders bei PAL-Geräten)

Weitere Varianten der Konsole

Für den Jaguar erschienen keine gesonderten Modelle oder Varianten. PAL und NTSC-Modelle lassen sich anhand ihrer LED-Farbe identifizieren. PAL-Modelle haben eine grüne Power LED während NTSC-Konsolen mit einer roten Power LED ausgestattet wurden.

Mini FAQ:

Wie bekomme ich das beste Bild?

-> hochwertiges RGB-Kabel

Funktionieren billige Kabel?

-> oft mit Bild- oder Tonproblemen
-> oft falsch konfiguriert

Muss meine Konsole gewartet werden?

-> Ein ReCap ist zu empfehlen
-> Das Netzteil sollte erneuert oder auf korrekte Funktion geprüft werden
-> Die Kontakte von Modulslot und AV-Connector sollten unbedingt gereinigt werden
